長沙市軌道交通1號線北延一期工程第三方貫通測量
發布時間：
2025-04-27 00:00
來源：
優秀案例，是奮斗的足跡，是歲月的勛章。每一個案例的背后，都是孜孜不倦的追求，是對卓越的不懈探索，更是對社會、行業乃至?xí)r代的深刻回應。讓我們一起走進這些優秀案例，探索其背后的創新思路、技術突破和社會效益，感受規劃勘測行業的魅力與力量，共同見證行業的創新發展與未來潛力。本期我們展示2024年湖南省優秀測繪工程二等獎——《長沙市軌道交通1號線北延一期工程第三方貫通測量》。
01 案例概況
項目作業范圍

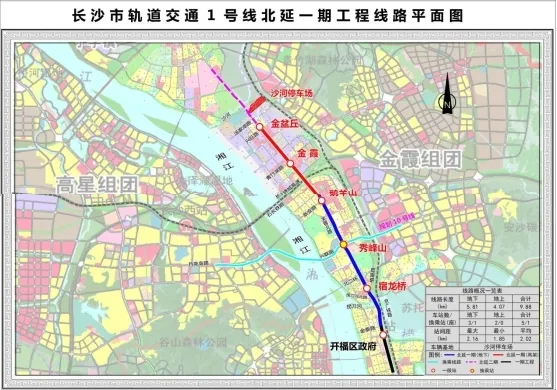

長沙市軌道交通 1 號線北延一期工程位于金霞組團段，線路呈南北走向，沿線共設有 5 座車站，其中 2 座為高架站，3 座為地下站。在工程建設過程中，由于受到結構施工誤差、后期沉降變形等諸多因素的影響，實際的平、豎曲線與設計平、豎曲線必然會存在一定的差異。為了防止軌道施工過程中出現返工現象，以及避免對后續運營產生諸多不利影響，依據國家現行規范要求，在鋪軌前必須對實際的行車隧道（高架）區域進行測量，以便根據實際情況對軌道平、豎曲線進行合理調整。因此，為滿足線路調線調坡及鋪軌工作的需求，需開展第三方貫通測量工作，其測量?jī)?nèi)容涵蓋二等衛星定位控制網復測、地面精密導線網復測、地面高程控制網復測、聯系測量、地下及高架精密導線網測量、地下及高架高程控制網測量以及線路結構限界測量等。
02 創新亮點
01 先進的儀器設備，高效智能作業
我院在項目中采用了先進的 GNSS 接收機進行外業數據采集，有效提高了衛星定位控制網的精度，進而確保了整個工程測量的精度。同時，依托高精度的測量機器人，實現了地面精密導線網復測工作的全自動化數據采集，大大提高了工作效率。此外，三維激光掃描儀的成熟應用，使得線路結構限界測量效率得到了顯著提升。大量先進設備的投入使用，不僅使數據采集更加高效、智能，降低了測量工作的難度，縮短了工作時間，還極大地提高了測量精度。

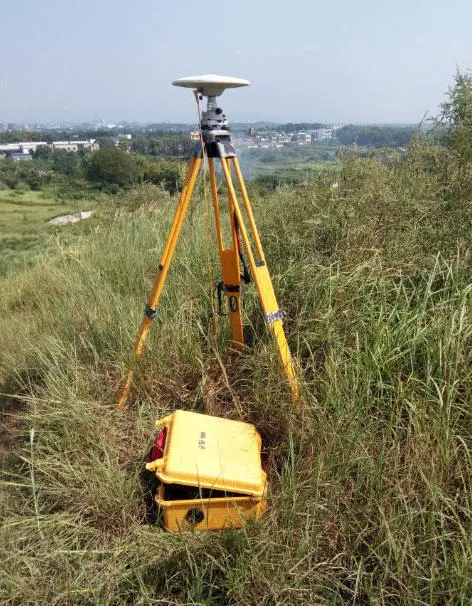

Trimble R7 外業觀測示意圖

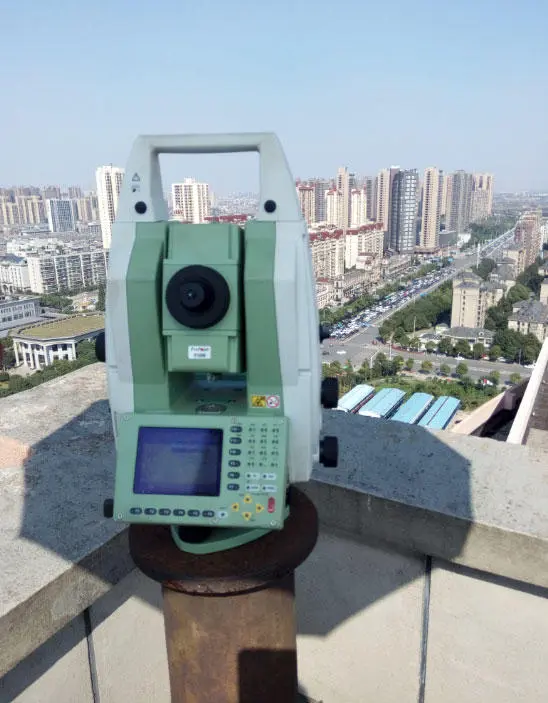

徠卡TM30用于導線網觀測
外業地鐵內三維激光掃描儀工作
02 科學的實施計劃，有效縮短工期
根據業主的工期要求，我院在對項目進行現場踏勘并開展大量技術交流后，制定了詳細的工作計劃。在衛星定位控制網復測、地面精密導線網復測以及高程控制網復測工作中，僅用一個半月便完成了所有內外業工作，為后續工作奠定了堅實基礎。在區間測量方面，我院將 “兩站一區間” 確定為一個最小調線調坡單元，通過增加人員、設備投入以及采用交叉作業的方式，僅需 6 天即可完成一個作業單元。這種作業方式使整個測量任務的進度更加清晰，便于進行直觀的調度工作，從而確保項目能夠按時、按質完成。
03 創新軟件研發，提升作業效率
為提高內、外業測量效率，我院針對該項目斷面測量的特點，組織相關技術人員專門開發了斷面測量?jī)?nèi)業處理軟件。

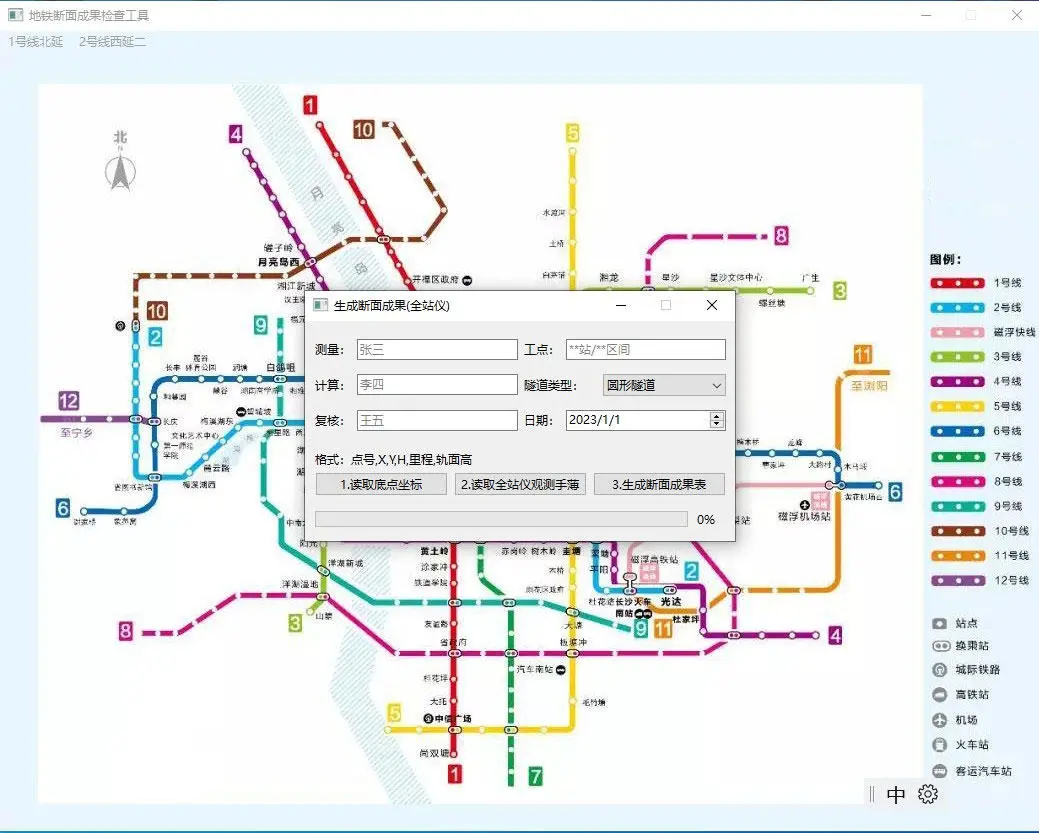

斷面測量?jī)?nèi)業處理軟件界面
該軟件能夠?qū)崿F(xiàn)測量數據的自動化處理，可自動提取斷面設計中線放樣點數據、各關鍵點平距數據以及頂點高程數據，并生成規定的 Excel 表格，有效避免了人員輸入、輸出誤差，極大地提高了作業效率。
03 應用成效
01 項目成果實際運用
在第三方貫通測量工作完成后，通過對實際數據的分析，驗證了貫通測量誤差預計和誤差分析的正確性。業主單位依據我院提供的測量成果，結合實際隧道情況，對軌道曲線要素進行了相應調整，順利完成了線路調線調坡及軌道鋪設工作。該項目的順利實施，為長沙市軌道交通1號線北延一期工程的試運營驗收評審以及后續的正式運行提供了堅實的技術支持。此外，項目中布設的各等級平面、高程控制網，也為該線路機電設備安裝、工程裝修以及后期運營階段的變形監測提供了基準。
02 良好的社會作用
地鐵第三方貫通測量作為城市基礎設施建設的重要組成部分，其準確性和效率直接關系到城市經濟的發展。本項目的成功實施，加速了地鐵1號線北延線的順利運行，提高了長沙市開福區北部的交通通行能力，進一步提升了城市交通設施的整體形象。同時，也提高了城市居民的出行安全，對減少交通事故具有重要意義。此外，本項目在生產過程中所運用的技術創新，為長沙市軌道交通 1 號線北延二期工程以及其他領域的測量工作提供了寶貴的經驗和借鑒。
04 結束語
第三方貫通測量在軌道交通工程中占據著至關重要的地位，其順利實施不僅能夠驗證前期貫通測量誤差預計的準確性，還能為后期方案的調整提供精準的技術支撐。我院始終高度重視第三方貫通測量項目，注重科技創新與人才培養，通過不斷積累工程經驗，打造了一支技術精湛、作風過硬、經驗豐富的專業團隊。未來，我院將繼續秉承 “科學管理、精心勘測設計、顧客滿意，預防為主、環保安全健康、持續改進” 的服務理念，竭誠為業主單位服務，為長沙市軌道交通建設事業貢獻更多的力量！
